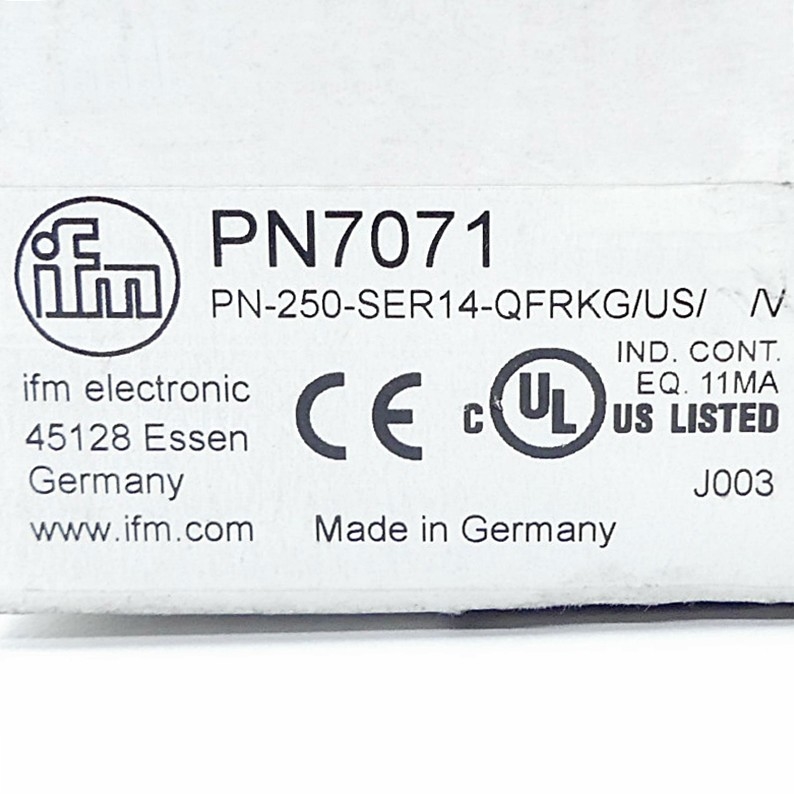

Oké, laten we eens kijken naar de details van de IFM druk sensor met display PN7071 PN-250-SER14-QFRKG/US//V:
1Productnaam:
- IFM-druksensor met display PN7071 PN-250-SER14-QFRKG/US//V
2Beschrijving:
- De PN7071 PN-250-SER14-QFRKG/US//V is een druksensor van IFM Electronics met ingebouwd display.
- Druksensoren worden gebruikt om de druk van verschillende media, zoals gassen of vloeistoffen, in industriële toepassingen te meten.
3Belangrijkste kenmerken:
- meetbereik 0-250 bar (0-3626 psi)
- Rustvrijstalen behuizing met viercijferig scherm
- 4-draad DC PNP/NPN analoge uitgang
- Configureerbaar via display of IO-Link
- Robuust en compact ontwerp
- IP67 voor gebruik in ruwe omgevingen
4Toepassingen:
- De IFM PN7071 PN-250-SER14-QFRKG/US//V druk sensor is geschikt voor een verscheidenheid aan industriële toepassingen, zoals:
- Procesbewaking en -controle
- Hydraulische en pneumatische systemen
- Compressor- en pompbewaking
- detectie van lekken en drukregulatie
5Verbinding:
- De sensor heeft een 4-draad DC-verbinding:
- 1 x Bruin (L+)
- 1 x Blauw (L-)
- 1 x Zwart (PNP/NPN analoge output)
- 1 x Wit (IO-Link communicatie)
- De sensor kan gemakkelijk worden geïntegreerd in industriële besturingssystemen en automatiseringsnetwerken, ook met IO-Link-connectiviteit.
6Vermogen:
- meetbereik 0-250 bar (0-3626 psi)
- Viercijferig scherm voor eenvoudig lezen en configureren
- PNP/NPN analoge uitgang voor procesbesturing
- IO-Link-communicatie voor geavanceerde configuratie en diagnose
- Robuuste roestvrijstalen behuizing met IP67
- Configureerbaar via display of IO-Link interface
7- Compatibiliteit:
- De IFM PN7071 PN-250-SER14-QFRKG/US//V druk sensor is ontworpen om compatibel te zijn met een breed scala aan industriële automatiserings- en besturingssystemen.
- Het kan worden geïntegreerd met programmeerbare logische controllers (PLC's), SCADA-systemen en andere industriële besturingsapparatuur, met inbegrip van die met IO-Link-ondersteuning.
De PN7071 PN-250-SER14-QFRKG/US//V is een veelzijdige en robuuste druksensor van IFM Electronics, met een ingebouwd display en een breed meetbereik van 0-250 bar.IP67-classificatie, en de configureerbare analoge uitgang en IO-Link-communicatie maken het geschikt voor een verscheidenheid aan industriële drukbewakings- en regeltoepassingen, zoals procesbesturing,hydraulische en pneumatische systemen, en controle van de compressor/pomp.
Als u nog vragen heeft over de IFM PN7071 PN-250-SER14-QFRKG/US//V-druksensor of aanvullende informatie nodig heeft, aarzel dan niet om te vragen.
Productkenmerken
| Aantal ingangen en uitgangen |
Aantal digitale uitgangen: 2 |
| Meetbereik |
| 0...250 bar |
0...3620 psi |
0...25 MPa |
|
| Procesverbinding |
draadverbinding G 1/4 interne draad |
Toepassing
| Specialiteit |
met een diameter van niet meer dan 20 mm |
| Metingselement |
metalen dunne filmcellen |
| Toepassing |
voor industriële toepassing |
| Media |
vloeistoffen en gassen |
| Gemiddelde temperatuur [°C] |
- 25...80 |
| Min. barstdruk |
| 1100 bar |
15950 psi |
110 MPa |
|
| Beperking van de druk |
|
| Vacuümweerstand [mbar] |
- 1000 |
| Tipe druk |
relatieve druk |
Elektrische gegevens
| Werkspanning [V] |
18...30 DC; (naar SELV/PELV) |
| Stroomverbruik [mA] |
< 35 |
| Min. isolatieweerstand [MΩ] |
100(500 V gelijkstroom) |
| Beschermingsklasse |
III. |
| Omgekeerde polariteitsbescherming |
- Ja, dat klopt. |
| Vertragingstijd voor aansteken [s] |
< 0.3 |
| Geïntegreerde waakhond |
- Ja, dat klopt. |
Invoer / uitvoer
| Aantal ingangen en uitgangen |
Aantal digitale uitgangen: 2 |
Outputs
| Totaal aantal uitgangen |
2 |
| Uitgangssignaal |
schakelsignaal; IO-Link; (configureerbaar) |
| Elektrisch ontwerp |
PNP/NPN |
| Aantal digitale uitgangen |
2 |
| Uitgangsfunctie |
normaal geopend / normaal gesloten; (parameterbaar) |
| Max. spanningsvermindering van de schakelingsuitgang DC [V] |
2.5 |
| Permanente nominale stroom van de schakeluitgang gelijkstroom [mA] |
150; (200 (... 60 °C) 250 (... 40 °C)) |
| Schakelfrequentie DC [Hz] |
< 170 |
| Bescherming tegen kortsluiting |
- Ja, dat klopt. |
| Type kortsluitingsbescherming |
gepulseerd |
| Bescherming tegen overbelasting |
- Ja, dat klopt. |
Meting/instelling bereik
| Meetbereik |
| 0...250 bar |
0...3620 psi |
0...25 MPa |
|
Fabrieksinstelling / CMPT = 2
| Instellingspunt SP |
| 2...250 bar |
40...3620 psi |
0.2...25 MPa |
|
| Resetpunt rP |
| 1...249 bar |
20...3600 psi |
0.1- Wat is er?24.9 MPa |
|
| Min. verschil tussen SP en rP |
|
| In stappen van |
|
Status_B Hoge resolutie / CMPT = 3
| Instellingspunt SP |
| 2...250 bar |
30...3626 psi |
0.2...25 MPa |
|
| Resetpunt rP |
| 1...249 bar |
12...3608 psi |
0.1- Wat is er?24.9 MPa |
|
| Min. verschil tussen SP en rP |
|
| In stappen van |
|
